ZBrushで３Dプリント用に寸法指定して出力する

ZBrushのプラグインに「3D Print Exporter」があります。
これで寸法指定してファイル出力できます。
（この記事を書いている時のバージョンは４R６です）

例えば、下図のように裏に磁石を仕込む為の凹み作りたいとします。
キャラクターの形状から円柱をダイナメッシュブーリアンの差で抜いています。


現物の磁石の寸法を測ります。
この磁石は、直径18.7mm、厚さ4.8mmでした。


サブツール内の凹みを作るために使った円柱を選択し、これを直径19mmとして３Dプリント用に出力します。
（磁石が嵌らなかったら嫌なので19.5mm位でもよいかもしれません）

出力したいものだけ目のマークをオンにしてます。


3D Print ExporterのAdvanced options<<<を開いて、

①
for all Tool
set selected subTool size（選んだサブツールのサイズに設定する）
Export in separate files（分けて出力する）
をオンにしておきます。

②
mmにしてUpdate Size Ratiionsを押すとZBrushが認識しているサイズがXYZに表示されます。
ここを今回は19mmにします。

③STL、VRML、OBJのどれかを押すとファイルを出力します。
Visibleをオンにしていると表示されているサブツールのみ出力されます。

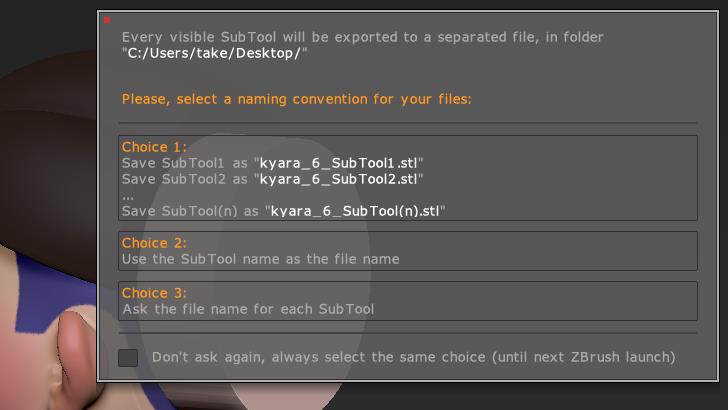

次の画面ではファイル名をどうするか聞いてきます。
今回はChoice2のサブツール名をファイル名とします。
同一サブツール名があると上書きされるようなので、事前にサブツール名を確認しておきましょう。



出力されたSTLファイルをminimagicsに読み込み、寸法を確認してみましょう。
ミニマジックスの寸法測定機能は右上にある「距離」タブ内です。
ミニマジックス2.0の時は直径も測れたのですが、３.0になって点点間のみになってしまったようです。

更に念のためBlenderにも読み込んでみます。VRMLとOBJはミニマジックスでは読み込めません。

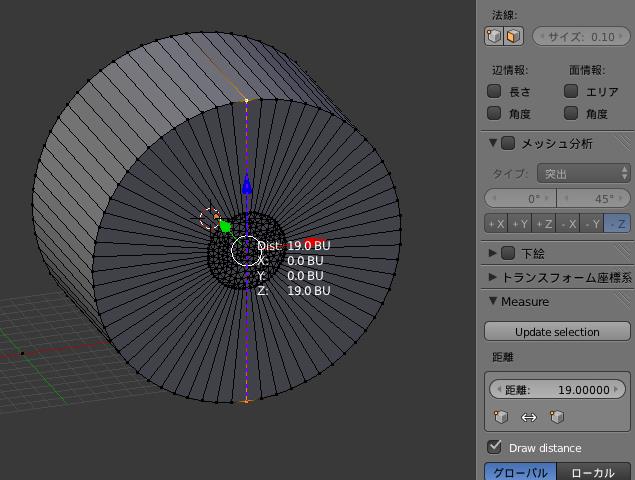

addonにMeasureというのがありますので、編集モードで2点を選択してUpdate selectionを押すとブレンダー内の寸法が表示されます。BUはブレンダーユニットの略だったと思います。
何もいじってなければ１ブレンダーユニットは１ミリです。

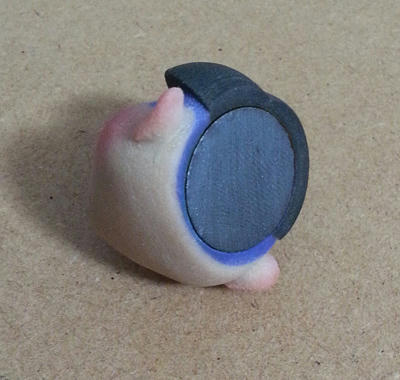

手元に来た出力品は既存のパーツとピッタリ合いました。
